一、 產品概述‌

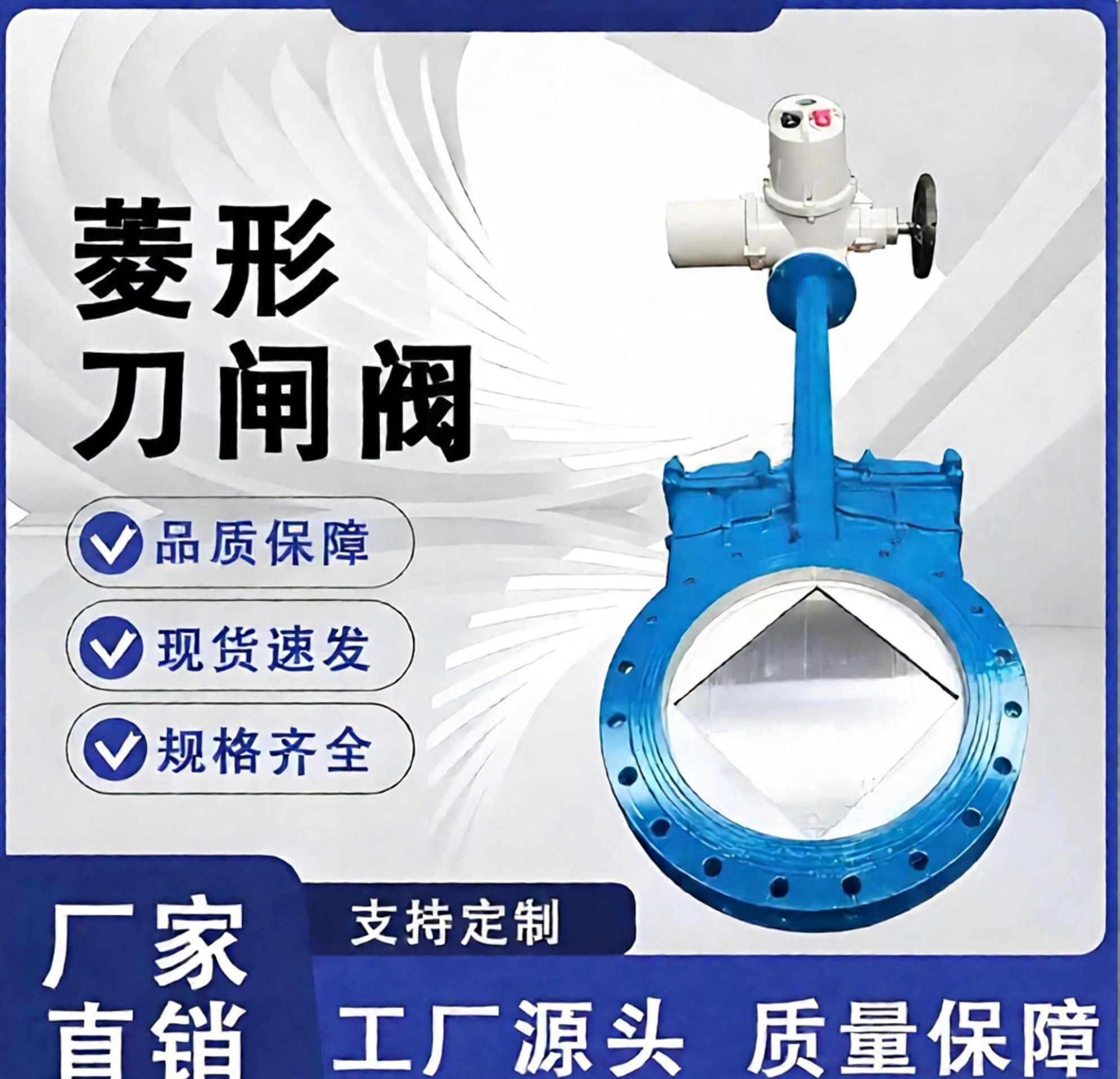

本產品是一款專為復雜工況設計的高性能工業控制閥門，型號規格為DN200，公稱壓力PN16。閥體及核心部件采用優質316L不銹鋼材質，配備V型調節板與智能型電動執行機構（AC380V驅動，4-20mA信號反饋）。該閥門結合了菱形閥座的獨特結構與V型閘板的精確調節功能，具備優異的耐腐蝕性、抗堵塞能力及流量控制精度，廣泛適用于污水處理、造紙、化工、電力及氣力輸送等行業的介質調節與切斷。

二、 核心結構與材質優勢‌

• ‌316L不銹鋼主體‌：閥體、閥板及閥桿均采用316L超低碳奧氏體不銹鋼制造。相比普通304不銹鋼，316L含有鉬元素，顯著提升了在含氯離子、酸性或堿性介質中的耐點蝕和耐晶間腐蝕能力，特別適合海水、污水、紙漿及化工腐蝕性流體環境。
• ‌菱形閥座與V型調節板‌：
  • ‌菱形結構‌：區別于傳統刀閘閥的直線型閥座，菱形幾何結構設計有效改變了介質流通截面積的控制方式，具有啟閉省力、密封性能好、使用壽命長的特點。
  • ‌V型切口‌：V型閘板設計賦予了閥門卓越的調節性能，流量特性符合百分比調節規范，可實現對介質流量的線性或等百分比精準控制，可調比大，控制精度高。
• ‌自清潔密封面‌：閘板密封面可提升，在啟閉過程中能自動刮除密封面上的粘著物、纖維及顆粒雜物，防止卡澀和泄漏，特別適合含有纖維、灰渣、漿液等非清潔介質的工況。

三、 智能驅動與控制性能‌

• ‌智能電動執行機構‌：采用AC380V電源驅動的智能型電動執行器，集成主控單元、伺服驅動及檢測反饋模塊。支持PID算法，可根據系統需求自動調整閥門開度，實現流量、壓力的閉環精準控制。
• ‌標準信號反饋‌：內置高精度位置傳感器，提供標準的4-20mA電流信號反饋至DCS或PLC控制系統，實時監測閥芯位置，確保控制系統的透明度與響應速度。
• ‌高防護與穩定性‌：執行機構防護等級可達IP67/IP68，適應惡劣工業環境。具備過力矩保護、過熱保護及斷信號保護功能，確保設備長期穩定運行。

四、 技術參數規格‌

• ‌公稱通徑‌：DN200
• ‌公稱壓力‌：PN16 (1.6 MPa)
• ‌閥體材質‌：316L不銹鋼
• ‌適用溫度‌：-38℃ ~ +200℃（具體視密封副材質而定，硬密封可達更高溫度）
• ‌驅動電壓‌：AC380V ±10%, 50Hz
• ‌控制信號‌：輸入/反饋 4-20mA
• ‌流量特性‌：近似等百分比特性
• ‌連接方式‌：法蘭連接（符合GB/T9113、HG等標準）
• ‌安裝方向‌：支持水平或垂直管道安裝

五、 典型應用領域‌

• ‌污水處理‌：用于鼓風機曝氣裝置工藝段，精確調節空氣供給量；以及污泥、污水管道的切斷與節流。
• ‌造紙行業‌：特別適用于紙漿、黑液等含纖維介質的管道調節，V型板可有效剪切纖維，防止堵塞。
• ‌電力與礦山‌：火力發電廠干灰、粉煤灰、水泥等氣力輸送系統的卸灰、排渣及流量調節。
• ‌化工與制糖‌：腐蝕性漿液、糖漿、礦漿等介質的精確計量與控制。

六、 產品亮點總結‌

• ‌耐腐蝕性強‌：316L材質確保在惡劣化學環境中長期服役。
• ‌調節精度高‌：V型板配合智能執行器，實現微小開度的精準控制。
• ‌免維護設計‌：自清潔密封面減少人工清理頻率，降低運維成本。
• ‌結構緊湊‌：短結構長度設計，節省安裝空間，減輕管道負荷。
